ZX79D+高阻箱產品應用及技術指標

ZX79D+高阻箱產品應用及技術指標

一、用途
本電阻器主要用于檢定額定電壓為5000V的各類兆歐表和各類絕緣電阻表生產或修理中重新點刻度盤，也適用于絕緣高阻計的核對或檢定，還可以在其它電路中作標準高阻箱使用。

二、特點
1．本電阻器使用的組件，全部采用中美合資生產的金屬膜電阻，經本公司精心篩選后其電阻具有電壓系數低、溫度系數小、穩定性好的特點。
2．本電阻器在內部結構上，采用新設計的耐高壓和高絕緣輕型轉換開關，使儀器具有換文件清晰，使用方便等特點。
3.本電阻器采用高絕緣材料和輕壓力結構，因此具有接觸壓力小、壽命長、接觸電阻變差小，絕緣電阻高等優點。
4.整個電阻器均裝在金屬殼體內，因此具有很好的靜電屏蔽。
三、主要技術指標
1．可調范圍： 0~121111.110MΩ，最小步進100Ω。

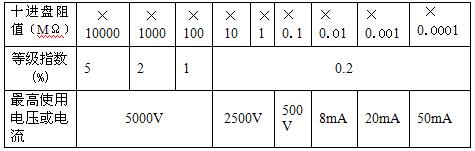

2．各十進盤的等級指數和使用電壓或電流（即參考電壓或電流）見表1。

3．使用電壓或電流改變至1/5使用電壓或電流
時，由于電壓或電流的變化引起電阻的變差應不大于對應的一個等級指數。
4.電阻器參考溫度：23   ℃
標稱使用溫度：23±5℃
5. 本電阻器適用于周圍空氣溫度23±5℃，相對濕度≤80%的環境中使用。
6．路對外殼的絕緣電阻：≥1×1012Ω。
7．線路對外殼的絕緣強度應能承受50Hz正弦波電壓
8000V，歷時一分鐘試驗不擊穿。
8．儀器外形尺寸：490mm×249mm×171mm。
9．儀器重量： <15kg。

附：QJ47型直流單雙臂電橋技術特點

QJ47型直流單雙臂電橋，按照中華人民共和國國家標準GB3930-83《測量電阻用直流電橋》所規定的有關技術要求制造。

一、用途

QJ47型直流單雙臂電橋，測量范圍廣，準確度高，適合于工礦企業、科研計量單位、大專院校在實驗室及現場作直流電阻精密測量之用。

二、主要技術指標

1、測量范圍：10-3～106 Ω

2、準確度等級：0.01~100kΩ 0.05%，其它阻值0.2%。

3、保證準確度測量范圍：10-3～105 Ω

4、儀器使用條件：

   a、溫度參靠值：20±0.5  ℃

   b、溫度標稱使用范圍：20±0.5  ℃

   c、濕度參考值：40%~60%

   d、濕度標稱使用范圍：25%~80%

5、電源： 1號干電池5節，9V疊層電池1節；

6、儀器附帶檢流計及標準電阻，無需配套其他儀器即可使用；

7、外形尺寸：320mm*260mm*160mm
